Wirtschaftliches Feinschleifen

in bewährter Supfina-Präzision

Die Spiro bietet die optimale Feinschleiflösung zur Herstellung höchstpräziser planparalleler Funktionsoberflächen.

Und zwar an Bauteilen aus den verschiedensten Werkstoffen. Mit einer bei Supfina selbstverständlichen Präzision im Mikrometerbereich.

    Supfina Maschinenserie Spiro

    Maschinenserie Spiro

    Wichtige Merkmale

    • hohe Antriebsleistung
    • maximale Flexibilität für viele Anwendungen
    • individuell konfigurierbar für optimale Bearbeitungsergebnisse
    • reduzierter Werkzeugverschleiß durch vibrationsarmen Maschinenständer und Oberteil
    • hochgenaue berührungslose Messsteuerung
    • visuelle Prozesskontrolle für gleichbleibend hohe Präzision
    • benutzerfreundliche intuitive Bedienung
    • gute Zugänglichkeit
    • Ersetzung des Läpp-Prozesses zur Effizienzsteigerung der Prozesskette

    Spiro F5

    Kleiner Platzbedarf – Große Leistung

    Speziell zur hochpräzisen Feinschleif-Planbearbeitung kleinerer Werkstücke wurde die Supfina Spiro F5 entwickelt. Passgenau für Ihre Bedürfnisse.

    • 100 Programmspeicherplätze
    • integrierte Schärfprogramme
    • bis zu 7 Prozess-Zyklen
    • optionaler Beladetisch
    Technische Daten
    Scheibendurchmesser 445 / 475 mm
    Ringbreite 120 / 150 mm
    Maximaldruck 300 daN
    Werkstückdurchmesser 4 – 150 mm
    Werkstückdicke 0,3 – 50 mm
    Supfina Spiro F5
    Supfina Spiro F7

    Spiro F7

    Feinschleifen in großer Serie

    Das flexible Feinschleif-Maschinenkonzept der Spiro F7 ist ideal zur Erzeugung von präzisen Planflächen an Bauteilen aus unterschiedlichsten Werkstoffen.

    • 192 Programmspeicherplätze
    • integrierte Schärfprogramme
    • sehr gute Bedienbarkeit durch visuelle Prozesskontrolle
    Technische Daten
    Scheibendurchmesser 720 mm
    Ringbreite 200 mm
    Maximaldruck 1800 daN
    Werkstückdurchmesser 5 – 220 mm
    Werkstückdicke 0,6 – 80 mm

    Spiro F12

    Für große Werkstücke

    Die größte Anlage in der Spiro-Serie wurde konzipiert um Werkstücke mit besonderen Höhen-, Parallelitäts- und Ebenheitsanforderungen in hohen Durchmessern hochpräzise und wirtschaftlich zu bearbeiten.

    • energieeffizienter und wartungsarmer Torque-Antrieb
    • sehr gute Zugänglichkeit
    • sehr gute Bedienbarkeit durch visuelle Prozesskontrolle
    • flexible Anbindung an verschiedene Beladesysteme

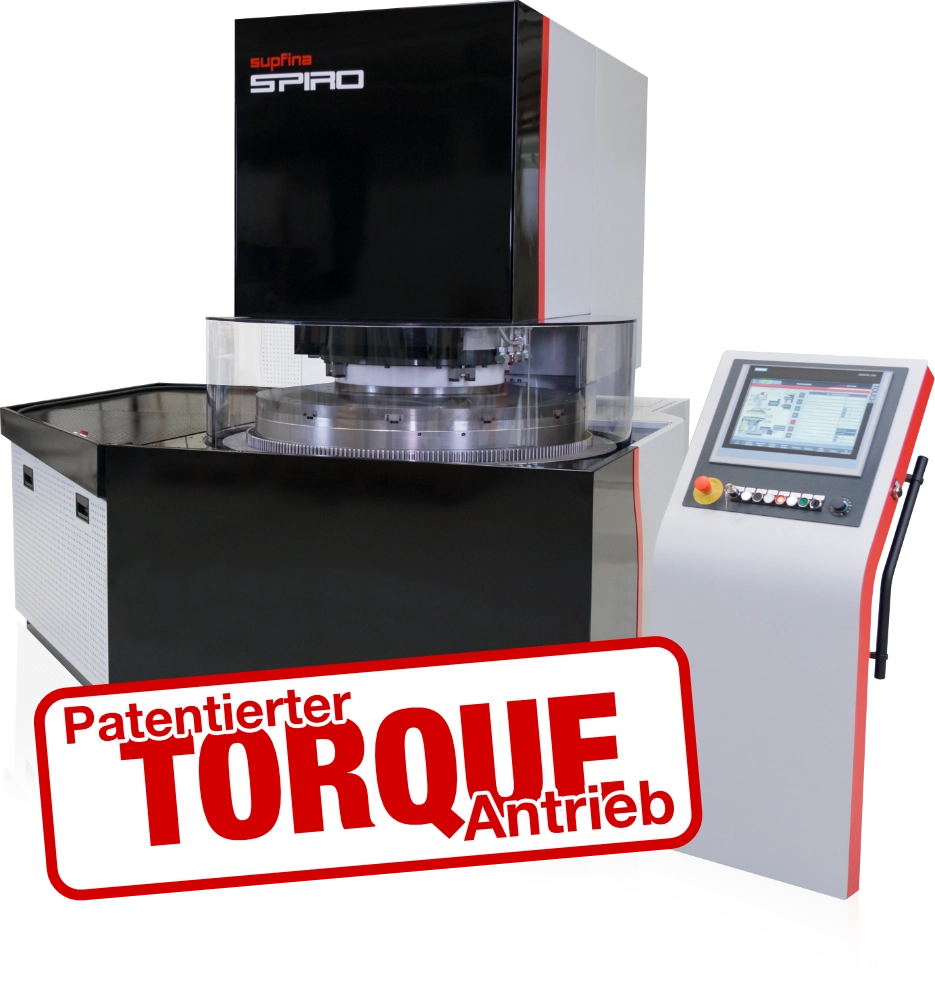

    Vorteile durch Torque-Motor

    • Energieeffizient mit sehr hohem Startdrehmoment
    • Keine Störungen durch Getriebekomponenten
    • Richtungswechsel ohne Umkehrspiel
    • Neue Bearbeitungsabläufe möglich
    • Wartungsfreier Betrieb über Jahre
    • Kein Getriebeöl
    • Geringerer Platzbedarf
    • Steifere Einheit von Werkzeug und Antrieb
    Technische Daten
    Scheibendurchmesser 1160 mm
    Ringbreite 341 mm
    Maximaldruck 3000 daN
    Werkstückdurchmesser 6 – 420 mm
    Werkstückdicke 1 – 100 mm
    Supfina Spiro F12

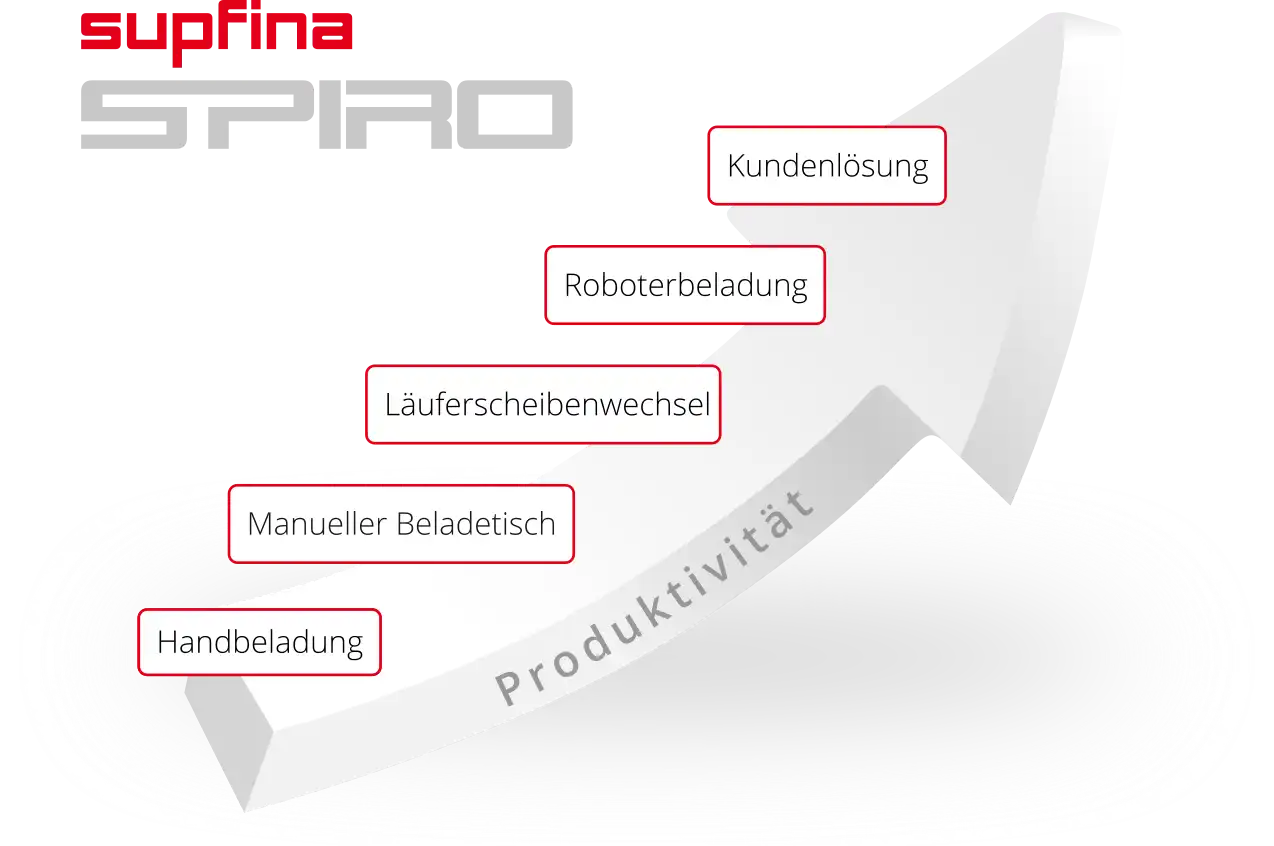

    Optimierte Beladung

    Von manuell bis vollautomatisch

    Die Fülle der Kundenanforderungen an Be- und Entlademöglichkeiten reicht über kurze Taktzeiten zur Reduzierung von Nebenzeiten, kurze Rüstzeiten und flexible Anpassung an unterschiedliche Zuführsysteme bis hin zur visuelle Prozesskontrolle. Für all diese Aufgaben bietet Supfina die passende Lösung.

    Durch das neue bearbeitungsparallele Beladesystem der Spiro wird Feinschleifen noch effizienter - bis hin zur teilautonomen Fertigung. Flexibel in der Einrichtung, produktiv in der Serie.

    Mehr erfahren ...

    Optimierte Beladung
    Moderne Steuerung

    Moderne Steuerung

    Die benutzerfreundliche und intuitive Bedienung sorgt in Kombination mit der visuellen Prozesskontrolle für gleichbleibend hohe Präzision.

    Automation

    Automation

    Der Einsatz einer Läuferscheibenwechsler ist nur eine der vielfältigen Möglichkeiten der Automation bei der Maschinenserie Spiro.

    Mehr erfahren ...

    Anwenderbericht

    Anwenderbericht

    Genau die richtige Spannung für das autonome Fahren – Mit der Supfina Spiro F5 produziert TDK innovative Mikro-Induktivitäten.

    Mehr erfahren ...

    Anwenderbericht

    Anwenderbericht

    Für die in Ohio ansässige The Timken Company konnten komplexe Automatisierungsanforderungen durch Ausstattung einer Spiro F5 mit Materialhandhabungsrobotern gelöst werden.


    Mehr erfahren ...

    Anwenderbericht

    Anwenderbericht

    Die schweizerische MPS Micro Systems AG war auf der Suche nach einer Möglichkeit die Kapazität in der Herstellung von Mikrokomponenten auszubauen ohne Kompromisse bei der Bearbeitungsqualität.

    Mehr erfahren ...

    Anwenderbericht

    Anwenderbericht

    Mit der neu gelieferten Feinschleifmaschine Supfina Spiro F7 baut der Spezialist für Präzisionsteile URBEN + KYBURZ AG, Schweiz, sein Produktspektrum und auch seine Wettbewerbsfähigkeit aus.

    Mehr erfahren ...

    Technologie Feinschleifen

    Technologie

    Technische Aspekte, Vorteile und Anwendungsgebiete des Feinschleifens.

    Broschüre Maschinenserie Spiro

    Broschüre

    Übersicht aller Maschinen und technischen Daten der Baureihe Spiro.


    Download ...

    Get smarter –
    connect with us

    Vielen Dank für Ihr Interesse an unseren Lösungen!
    Gerne würden wir Sie besser kennenlernen.
    Weiter zum Download... ×

    Feinschleifen Video

    Video

    Sehen Sie die Feinschleifmaschinen der Serie Spiro in Aktion.
